Wyłączniki nadprądowe stanowią fundament ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć. Dzięki nim instalacja działa bezpiecznie, a ryzyko uszkodzeń przewodów i urządzeń jest ograniczone. W artykule omawiamy zasadę działania wyłączników nadprądowych, ich zastosowania oraz kluczowe kryteria doboru podczas projektowania instalacji elektrycznej.
Mechanizm zabezpieczenia przed przeciążeniem i zwarciem

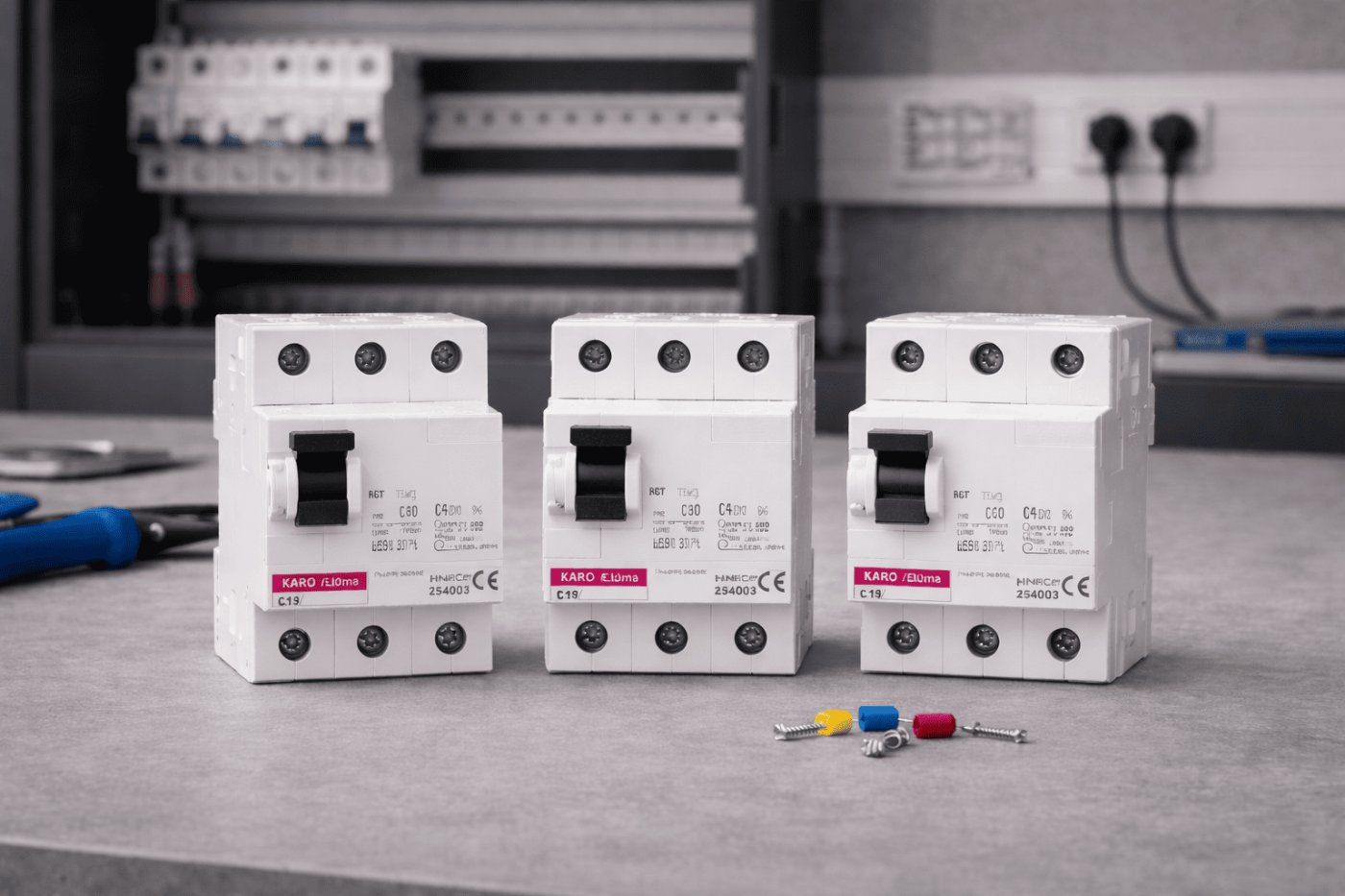

Wyłączniki nadprądowe to aparaty modułowe montowane na standardowej szynie DIN w rozdzielnicach elektrycznych. Ich zadaniem jest szybkie odłączenie zasilania w momencie, gdy prąd przepływający w obwodzie przekracza dopuszczalny poziom. Takie przeciążenia mogą wynikać z podłączenia zbyt wielu odbiorników jednocześnie lub z zwarcia w instalacji. Instalacja wyłączników nadprądowych zapewnia bezpieczeństwo użytkowania i ochronę przewodów przed przegrzewaniem, co przeciwdziała uszkodzeniom izolacji oraz zmniejsza ryzyko pożarów. W przypadku wykrycia nadmiernego prądu aparat reaguje natychmiast, przerywając obwód i eliminując zagrożenie. W ofercie firmy Karo Elektro, dostępnej na https://karoelektro.pl/aparatura-elektryczna/aparatura-modulowa/wylaczniki-nadpradowe, znajdują się różne modele wyłączników, które różnią się charakterystyką działania, prądem znamionowym oraz sposobem montażu.
Obszary zastosowań w instalacjach
Wyłączniki nadprądowe znajdują zastosowanie w instalacjach domowych, biurowych i przemysłowych. Stosuje się je w rozdzielnicach głównych oraz w obwodach końcowych, które zasilają konkretne grupy odbiorników, takie jak oświetlenie, gniazda czy obwody silnikowe. Dzięki precyzyjnemu doborowi parametrów można dopasować ochronę do specyfiki obciążenia. Odpowiednio dobrany wyłącznik nadprądowy nie tylko zabezpiecza przed zwarciem, lecz także przed przeciążeniami krótkotrwałymi. To istotne w instalacjach, gdzie odbiorniki mają zmienne lub skokowe pobory prądu. Ponadto nowoczesne wyłączniki nadprądowe oferują możliwość selektywności działania w większych systemach elektroenergetycznych. W praktyce oznacza to, że w przypadku zwarcia tylko część instalacji zostaje odłączona, co podnosi niezawodność całego układu.
Parametry decydujące o prawidłowym doborze
Przy wyborze wyłącznika nadprądowego najważniejszym parametrem jest prąd znamionowy (In). Powinien on być dostosowany do maksymalnego obciążenia obwodu, jaki urządzenie ma chronić. Dobór zbyt niskiego prądu znamionowego spowoduje częste wyłączenia przy normalnej pracy, natomiast zbyt wysokiego – brak skutecznej ochrony. Kolejny kluczowy parametr to charakterystyka działania, zwykle oznaczana literami B, C lub D. Określa ona, jak urządzenie reaguje na prądy krótkotrwałe. Charakterystyka B sprawdza się przy małych prądach rozruchowych, C w zastosowaniach ogólnych, a D w obwodach z urządzeniami wymagającymi większej tolerancji chwilowych wzrostów. Ważne jest również, aby aparat miał odpowiednią zdolność wyłączania. Parametr ten określa maksymalny prąd zwarciowy, jaki urządzenie może bezpiecznie przerwać. Wyższe wartości zwiększają poziom ochrony w instalacjach o dużej energii zwarciowej. Podczas montażu należy zwrócić uwagę na poprawne połączenia przewodów z zaciskami wyłącznika. Niezachowanie właściwej kolejności lub poluzowane przewody może wpłynąć na niewłaściwe działanie zabezpieczenia. Staranna instalacja oraz właściwa konfiguracja parametrów to podstawa skutecznej ochrony. W praktyce projektowej urządzenia te muszą współpracować z innymi elementami systemu ochronnego, takimi jak wyłączniki różnicoprądowe czy ograniczniki przepięć. Trudność polega na zachowaniu równowagi między czułością zabezpieczenia a ciągłością zasilania, co w rozbudowanych instalacjach bywa wymagającym zadaniem.
